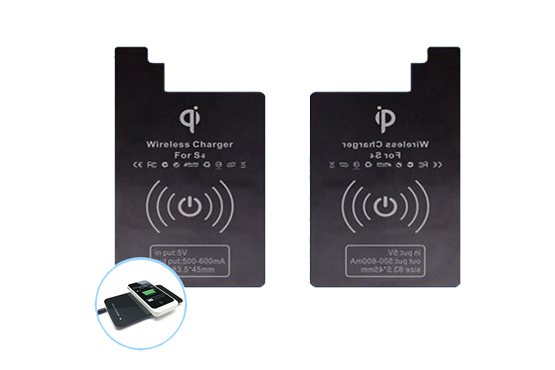

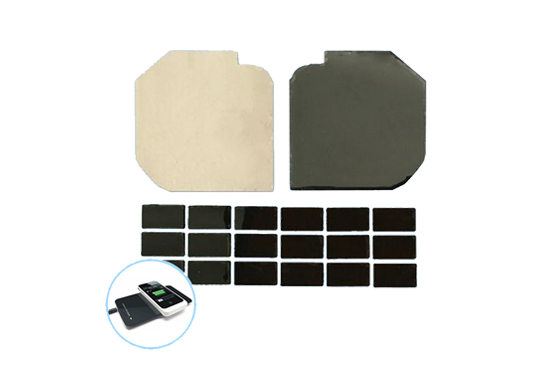

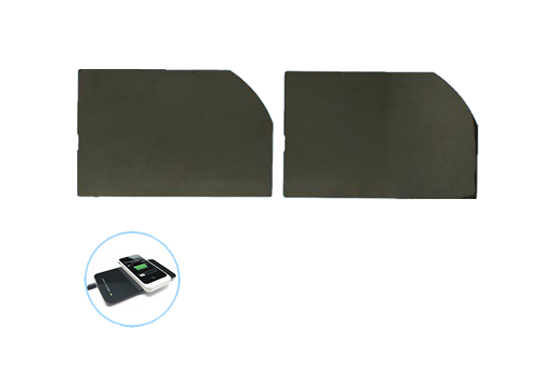

7400系列无线充电隔磁片

产品特点

应用:

无线充电天线;

无线充电手机接收端;

MST 线圈;

特点和优势:

高磁导率(400-700)—避免误操作,保证识别距离;

超薄,最低至 30μ m—尺寸厚度可定制;

高饱和磁感应强度—有效缩小磁片体积,降低磁片厚度;

低损耗—降低涡流损耗,提高充电效率;

柔性材料—有效避免隔磁片碎裂漏磁,方便操作;

特征值 EIGENVALUE

性质7400单位
带材厚度0.018-0.025T
填充系数>0.8σ
磁感应强度≥1.2B800/T
矫顽力Hc≤1.6A/m
铁损 P0.5T/20K≤25W/kg
铁损 P0.3T/100K≤100W/kg
磁导率(1KHZ)≥70000μ
磁导率(10KHZ)≥60000μ
磁导率(100KHZ)≥10000μ
居里温度570
连续工作温度-50~120
饱和磁致伸缩系数<2X10-6λ s
ROHSCompliance/
注意:网站中记载的数据为代表值而非保证值,出于提高产品性能需要,规格若有变更,恕不另行通知。本网站中记载的产品用途仅为举例,产品可以有各种不同的应用场景和环境,这是我们无法控制的,因此,对于产品是否适合您的生产过程和条件,需要您在使用之前自行充分评估,以确认其性能,效果是否符合预期, 对于需要考虑安全的应用,请事先测试并确认其安全性。另外本公司不保证本TDS中记载的用途
不会对任何专利造成侵权。在使用本产品之前,请仔细阅读标示在产品主体上的说明文字和安全数据表(MSDS)本产品是为一般工业应用制造的。 请勿用于医疗目的。
以上性能数据为该产品于湿度 70% 、温度 25℃ 时测试之典型数据,仅供客户使用时参考,并不能完全保证于某个特定环境时能达到的全部数据。敬请客户使用时,以实测数据为准,建议用户使用前先做适用性实验,以防止将本产品使用在不适用的场合,如因适用场合的不适应而产生的不良后果,力王公司保留对产品的解释权。
