CCS集成母排及低压信号采集
产品特点
应用:
可应用于动力电池模组、汽车座椅、后视镜、汽车照明、传感&信号系统、仪表盘、发动机&波箱、影音系统等细分组件内。
特点和优势:

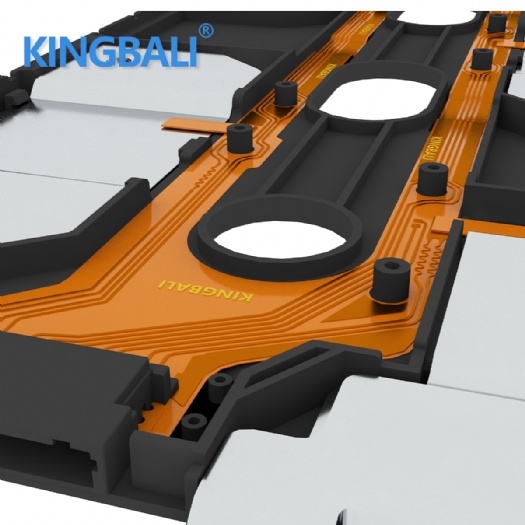

CCS简称电池连接系统,常规用在动力电池包,储能电池范围,主要功能:电流传输,电芯电压采集、电芯温度采集。进行实时检测和监控,并将采集信号传输到BMS电池管理系统;

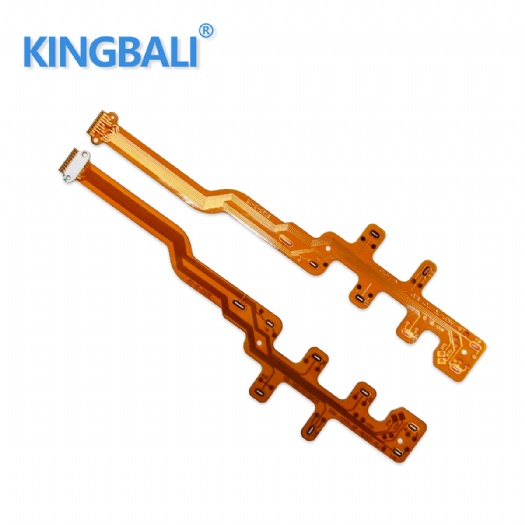

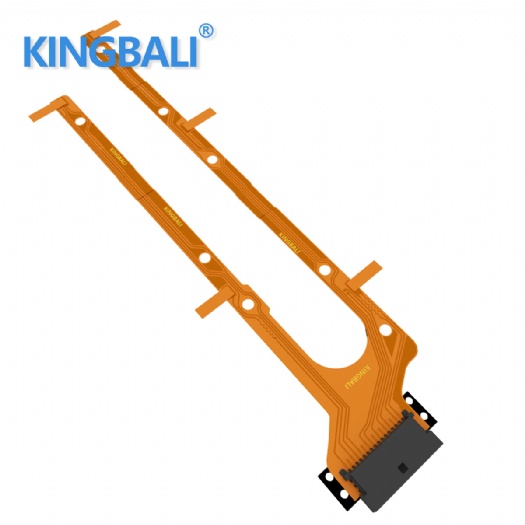

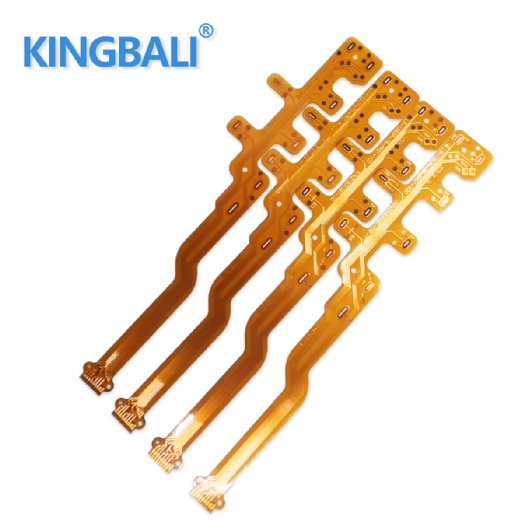

结构上由导流片(铝片)、(FPC,FDC,PCB),绝缘支撑(绝缘膜,吸塑,塑料支架)等结构件组成。
1.工序更少传统FPC孔板制作工艺需要大于21-30道工序。FDC仅用2道工序即可完成。
2.更环保FPC制作工序设备多,工序长,且涉及大量的污水处理。FDC通过模切工艺加工而成,可实现0污染、0排放。
3.低成本FDC相较于传统的FPC,产品工序少,0污染,更高效,可有效节约产品的生产加工成本,有效节约客户采购成本的30%以上
4.FDC技术优势线宽线距:线宽线距均可达到0.25-0.3mm。性能保障:与传统FPC产品性能保持相等,双85测试 1000H已完成。保险丝:局部位置可达成线宽线距0.15,进而实现保险丝的功能。相较于FPC来说,FDC长度尺寸可远超FPC2倍以上,FDC最大可做到2-3米。
